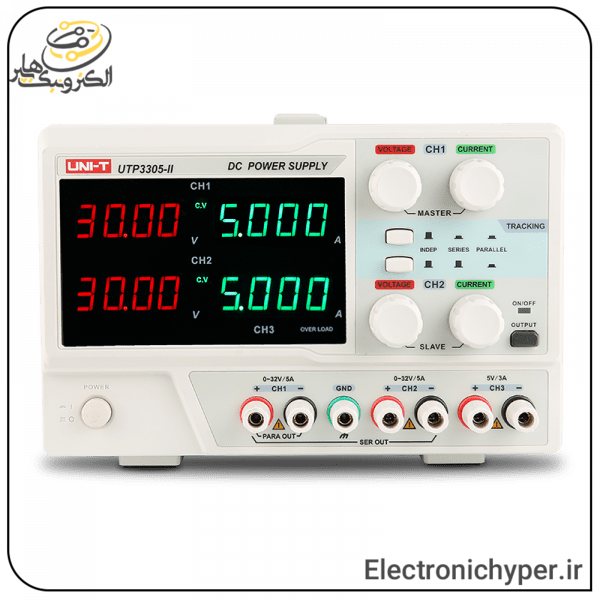

منبع تغذیه DC یونیتی UNI-T UTP3305-II

حالت سری هنگامی که دکمه بالا “روشن” و دکمه پایین “خاموش” است، وارد حالت سری می شود. ولتاژ خروجی از الکترود مثبت CH1 و الکترود منفی CH2 خارج می شود. مقدار ولتاژ و جریان حالت سری فقط از طریق CH1 قابل تنظیم است و مقدار کل ولتاژ برابر با دو CH1 است. معمولا مقدار فعلی برابر با جریان CH1 است.

حالت موازی

وقتی هم دکمه بالا و هم دکمه پایین “روشن” هستند، وارد حالت موازی می شود. قطب مثبت CH1 ترمینال خروجی مثبت موازی و قطب منفی CH1 ترمینال خروجی منفی موازی است. تنظیمات مقدار ولتاژ و جریان در حالت موازی فقط از طریق CH1 قابل تنظیم است. مقدار کل ولتاژ برابر با مقدار ولتاژ CH1 و مقدار جریان برابر با CH1+CH2 است.
