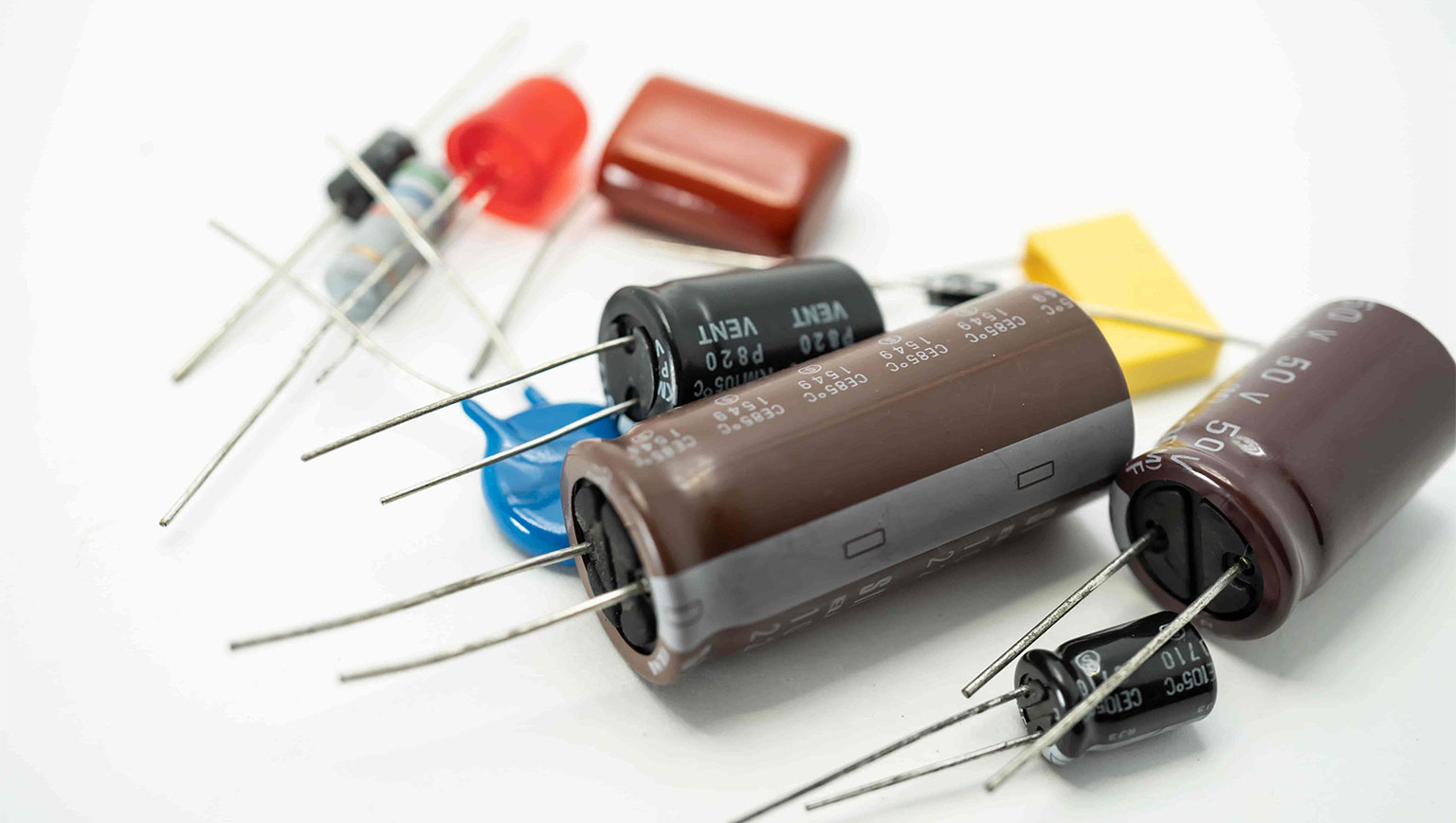

نام قطعات الکترونیکی
در دنیای الکترونیک، قطعات الکترونیکی پایه و اساس همه مدارهای الکتریکی را تشکیل میدهند. هر یک از این قطعات کاربرد خاصی دارند و با کارکرد متفاوت خود باعث شدهاند که امروزه وسایل الکترونیکی متنوعی تولید شود. شناخت نام و کاربرد قطعات الکترونیکی برای علاقهمندان و متخصصان این حوزه از اهمیت بالایی برخوردار است. فروشگاه هایپر الکترونیک با عرضهی کاملترین مجموعه قطعات الکترونیکی و ابزارهای تست و اندازهگیری، مرجع قابل اعتمادی برای مهندسان و علاقهمندان به الکترونیک است.

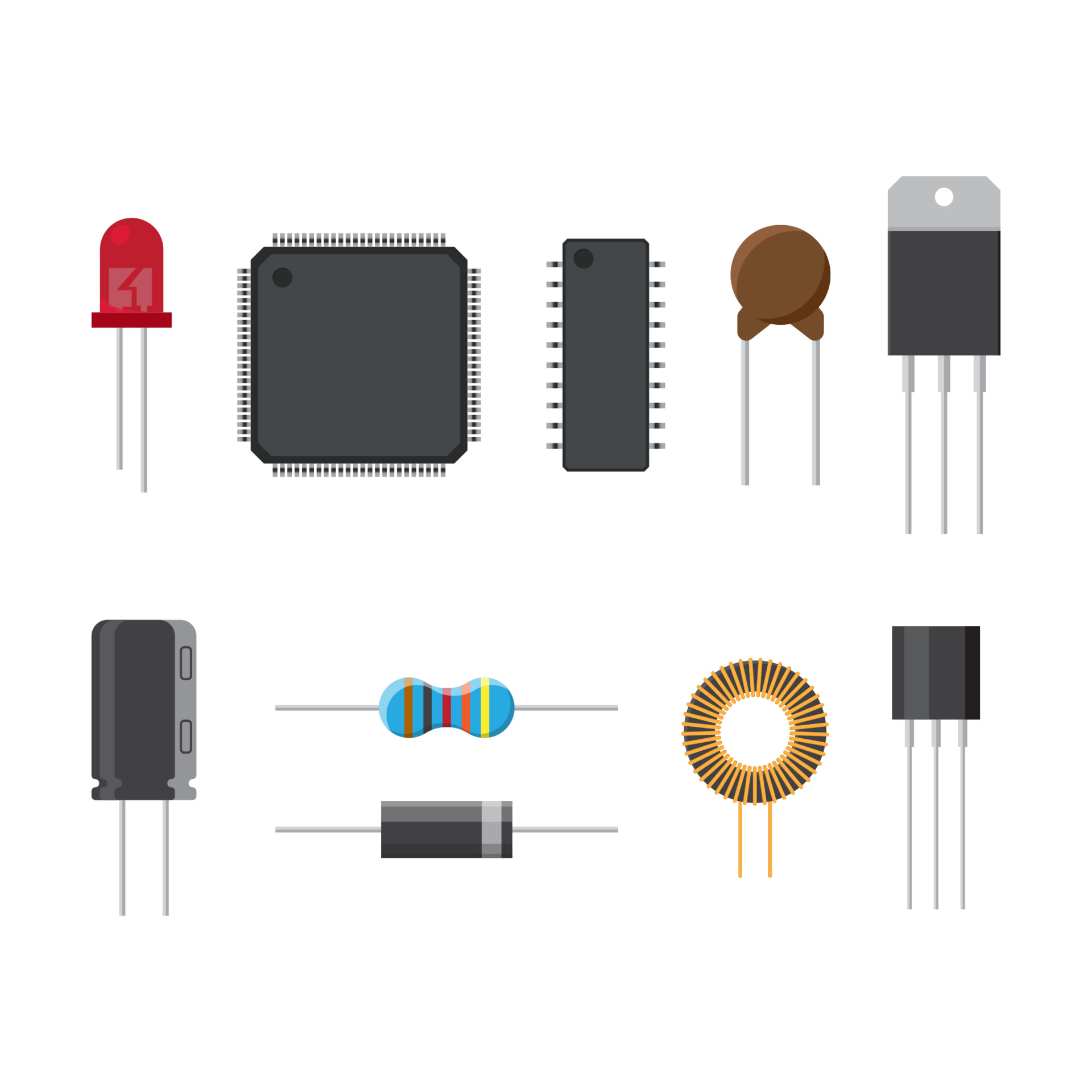

لیست کامل قطعات الکترونیکی
در این بخش، به معرفی اصلیترین قطعات الکترونیکی و نقش آنها در مدار میپردازیم:

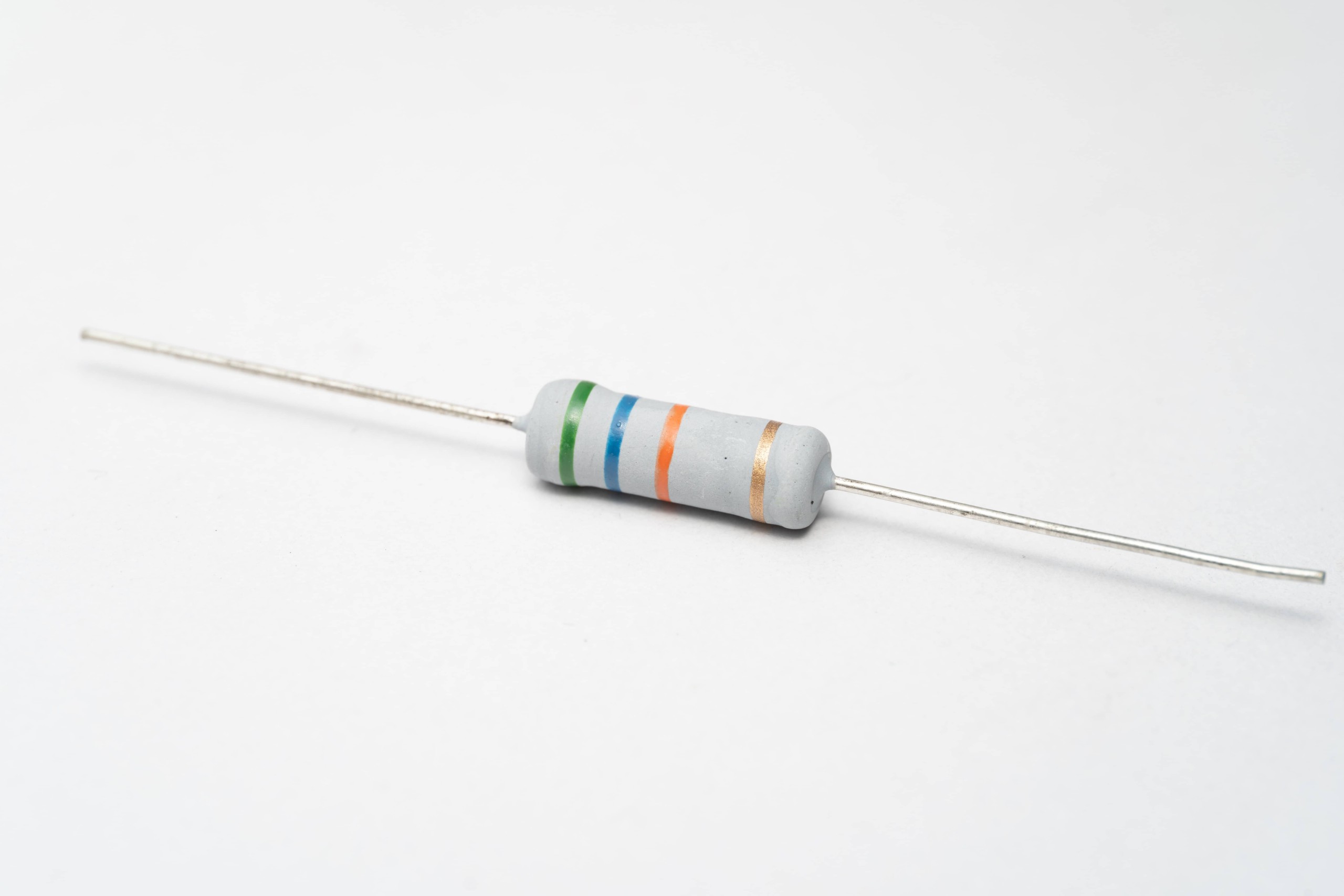

مقاومت (Resistor): وظیفهی محدود کردن جریان و کاهش ولتاژ را بر عهده دارد. مقاومتها در رنگهای مختلفی وجود دارند که کد رنگی روی بدنه آنها میزان مقاومت را نشان میدهد.

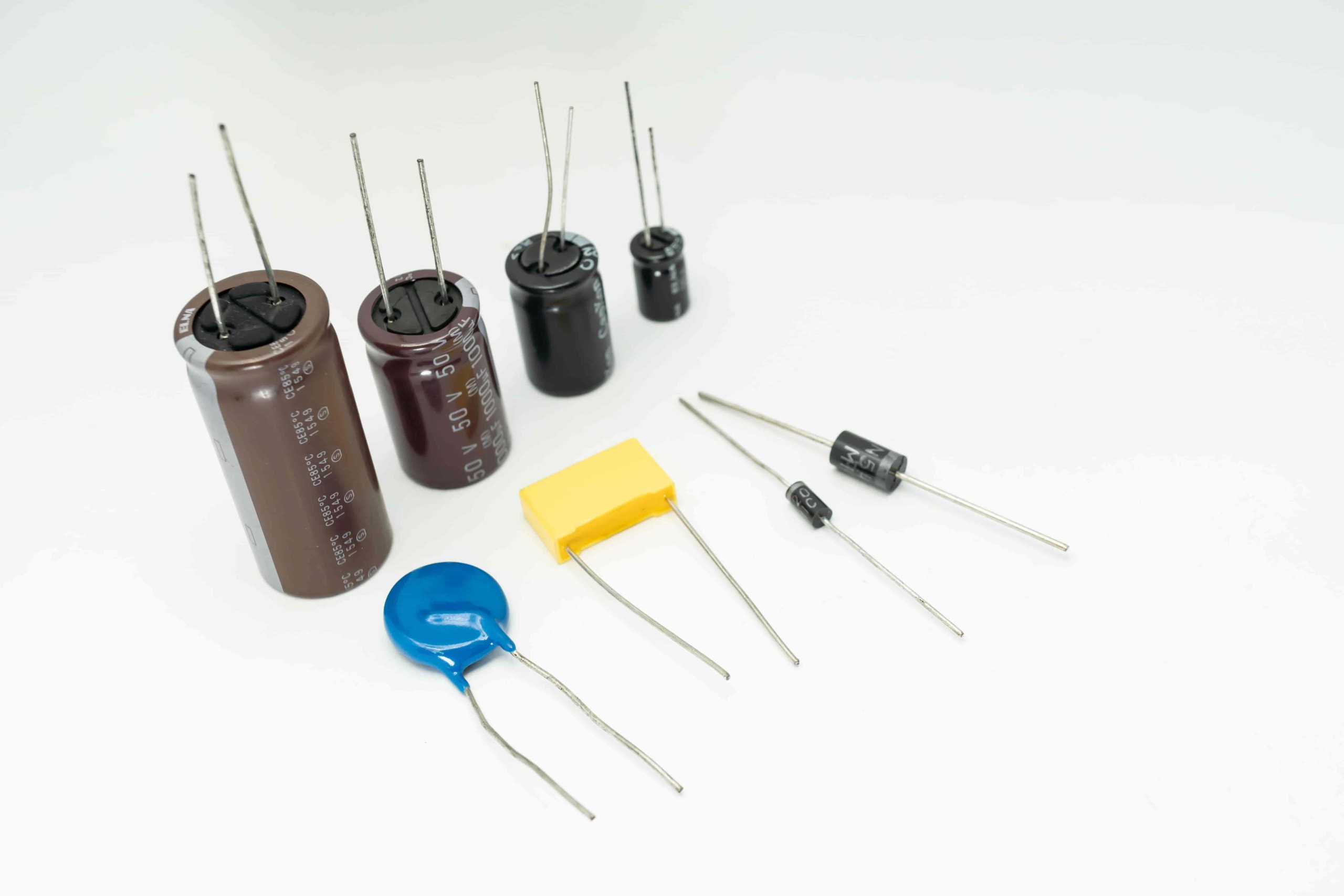

خازن (Capacitor): توانایی ذخیرهی انرژی الکتریکی و رهاسازی آن را در زمان مناسب دارد. خازنها انواع مختلفی دارند مانند خازنهای الکترولیتی و سرامیکی که هر کدام کاربرد خاصی دارند.

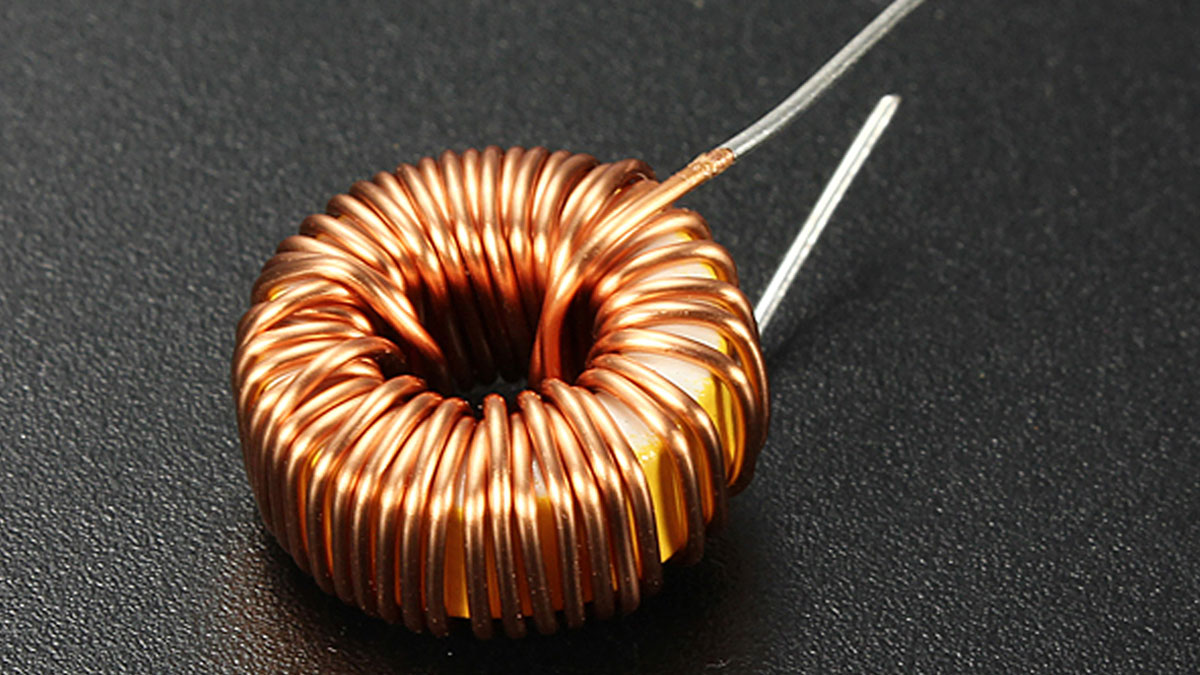

سلف (Inductor): ذخیرهسازی انرژی در میدان مغناطیسی و تبدیل آن به انرژی الکتریکی از وظایف اصلی سلفهاست. این قطعه در مدارهای فرکانسی و فیلترهای الکتریکی استفاده میشود.

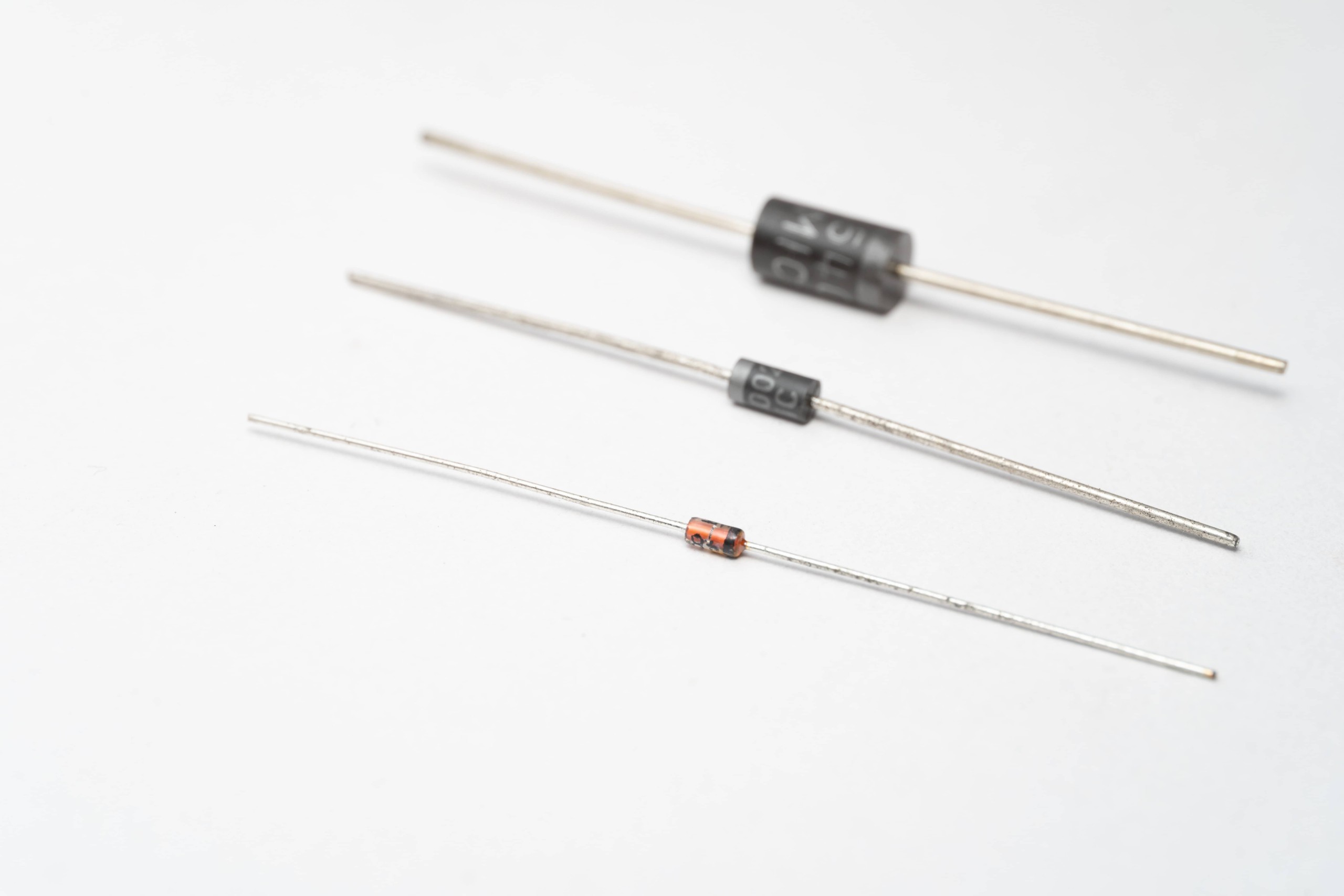

دیود (Diode): جهتدهی به جریان الکتریکی و جلوگیری از برگشت جریان در مدار از وظایف دیودهاست. انواع مختلفی از دیودها مانند دیود زنر و دیود LED وجود دارند که در مدارهای مختلف کاربرد دارند.

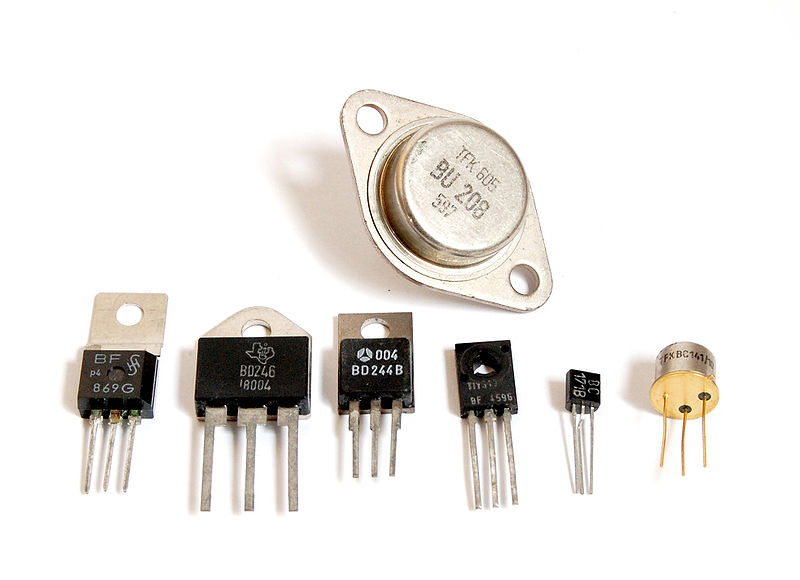

ترانزیستور (Transistor): یکی از مهمترین قطعات در مدارهای الکترونیکی است که به عنوان تقویتکننده و سوئیچ در مدارها عمل میکند. ترانزیستورها نقش کلیدی در کنترل جریان و ولتاژ مدار دارند.

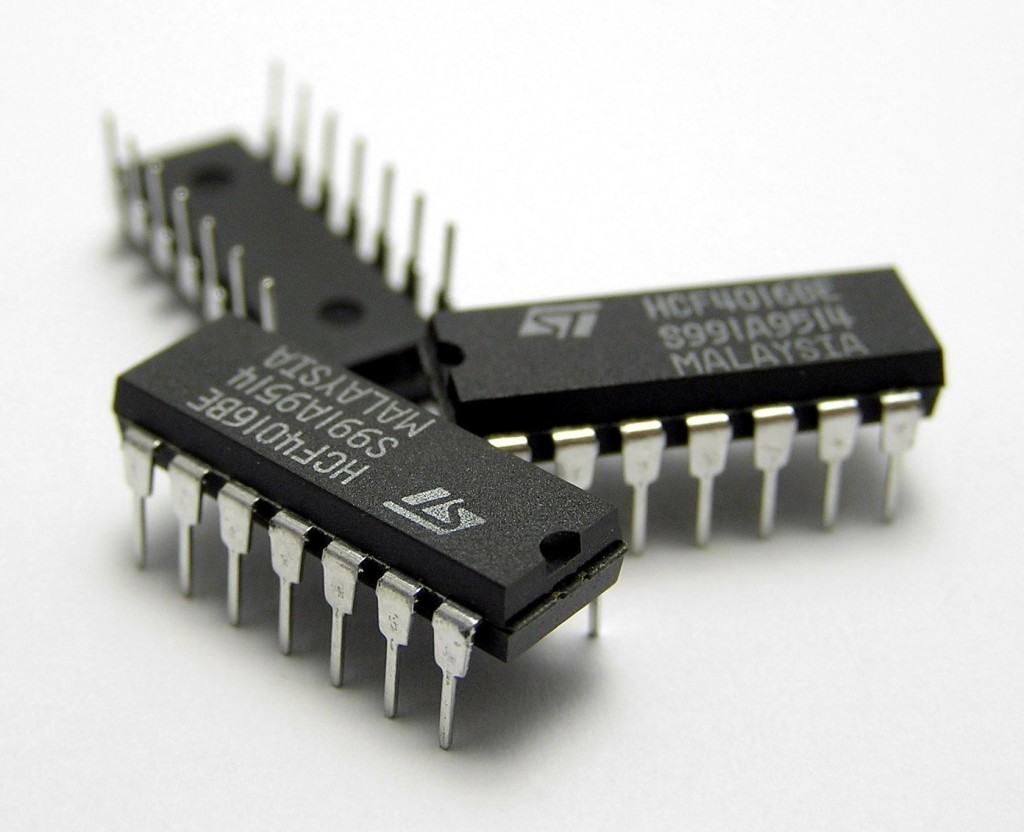

آیسی (Integrated Circuit): مدارهای مجتمع که میتوانند دهها تا هزاران قطعه الکترونیکی را در یک تراشه کوچک جای دهند و وظایف خاصی را انجام دهند. آیسیها در مدارهای دیجیتال و آنالوگ کاربرد گستردهای دارند.

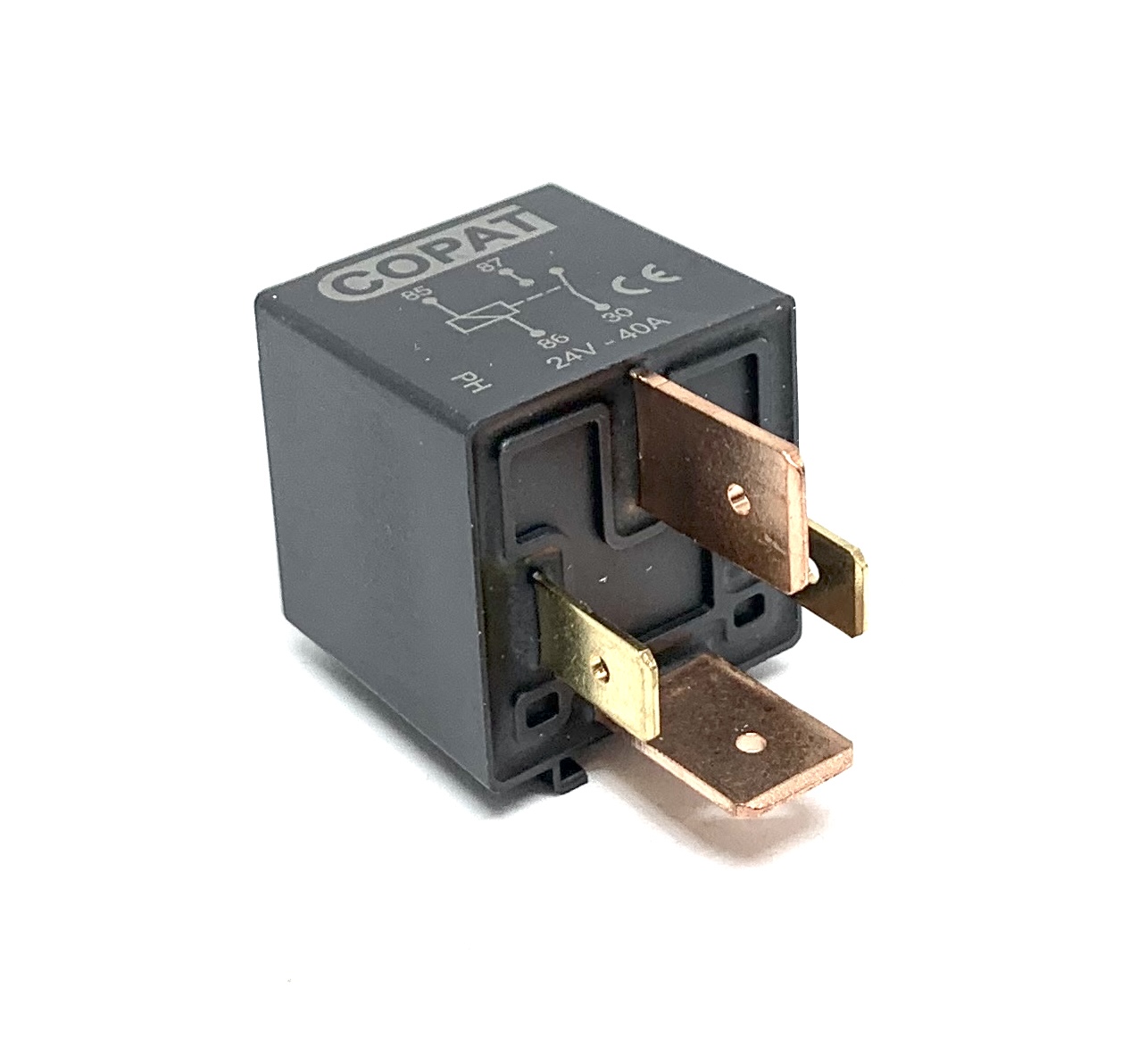

رله (Relay): سوئیچهای الکترومکانیکی هستند که با کمک نیروی الکترومغناطیسی جریان را کنترل میکنند. این قطعه برای قطع و وصل کردن جریانهای قوی با استفاده از سیگنالهای کوچک به کار میرود.
نحوه تست قطعات الکترونیکی
برای اطمینان از عملکرد درست قطعات الکترونیکی در مدارها، باید آنها را بهصورت دورهای تست کنیم. روشهای تست برای هر قطعه متفاوت است. برای مثال:
نحوه تست مقاومتها:
مقاومتها: با استفاده از مولتیمتر در حالت اهممتر میتوان مقدار مقاومت را اندازهگیری کرد. برای این کار، پروبهای مولتیمتر را به دو سر مقاومت متصل کرده و مقدار نمایش داده شده بر روی صفحه نمایش را میخوانیم. توجه: قبل از اندازهگیری، مطمئن شوید که مدار مورد نظر فاقد منبع تغذیه باشد.
نحوه تست خازنها:
خازنها: با مولتیمتر یا دستگاه LCR متر میتوان ظرفیت خازن را سنجید. هرچند مولتیمتر میتواند اتصال کوتاه یا قطع بودن خازن را تشخیص دهد، اما برای اندازهگیری دقیق ظرفیت، دستگاه LCR متر دقیقتر است. همچنین، با استفاده از یک منبع تغذیه و یک اهممتر میتوان به صورت تقریبی ظرفیت خازن را تخمین زد.
نحوه تست دیودها:
دیودها: تست دیود به کمک مولتیمتر در حالت دیود تست امکانپذیر است؛ در صورتی که دیود سالم باشد، در یک جهت (جهت بایاس مستقیم) جریان را عبور میدهد و ولتاژ آستانه مشخصی (معمولاً حدود 0.7 ولت برای دیودهای سیلیکونی) روی آن مشاهده میشود. در جهت مخالف (جهت بایاس معکوس)، دیود جریان قابل توجهی را عبور نمیدهد و مولتیمتر مقدار بسیار بالایی را نشان میدهد.
نحوه تست ترانزیستورها:
ترانزیستورها: تست پایههای بیس، کلکتور و امیتر به کمک مولتیمتر امکانپیر است؛ اما تنها میتواند برخی از مشخصات اولیه ترانزیستور را بررسی کند. برای تست کاملتر، از دستگاههای تخصصیتر مانند ترانزیستور تستر استفاده میشود. با استفاده از مولتیمتر میتوان اتصال کوتاه یا قطع بودن پایهها، نوع ترانزیستور (NPN یا PNP) و برخی مشخصات دیگر را بررسی کرد.
مهمترین قطعات الکترونیکی و کاربرد آنها را میتوانید در ادامه این مقاله بهتر بشناسید. در واقع هر کدام از قطعات الکترونیکی دارای کاربردهای خاصی هستند که در زیر به مهمترین آنها اشاره شده است:
کاربردهای مقاومتها
کنترل جریان: مقاومتها با ایجاد افت ولتاژ در مدار، مقدار جریان عبوری را محدود میکنند. این ویژگی در مدارهایی که نیاز به جریان مشخصی دارند، بسیار کاربردی است.
تقسیم ولتاژ: مقاومتها میتوانند ولتاژ را در مدار تقسیم کنند. این خاصیت در مدارهای تقویتکننده عملیاتی و حسگرها بسیار مفید است.
ایجاد تاخیر زمانی: در ترکیب با خازن، مقاومتها میتوانند مدارهای تایمر سادهای ایجاد کنند.
محافظت در برابر اضافه جریان: با قرار دادن یک مقاومت مناسب در سری با یک قطعه حساس، میتوان از آسیب دیدن آن در برابر جریانهای بیش از حد جلوگیری کرد.
کاربردهای خازنها
ذخیره انرژی: خازنها انرژی را به صورت میدان الکتریکی ذخیره میکنند. این ویژگی در مدارهای تغذیه، فلاش دوربین و لیزرها کاربرد دارد.
فیلتر کردن نویز: خازنها میتوانند نویزهای فرکانس بالا را از یک سیگنال فیلتر کنند. این خاصیت در مدارهای صوتی و تصویری بسیار مهم است.
تایمر: همانطور که گفته شد، خازنها در ترکیب با مقاومت میتوانند مدارهای تایمر سادهای ایجاد کنند.
کوپل کردن سیگنالها: خازنها میتوانند سیگنالهای متناوب را از یک مدار به مدار دیگر کوپل کنند، در حالی که جریان مستقیم را مسدود میکنند.
کاربردهای دیودها
یکسو سازی: دیودها جریان را تنها در یک جهت عبور میدهند و به همین دلیل در مدارهای یکسو ساز استفاده میشوند.
محافظت در برابر ولتاژ معکوس: دیودهای زنر میتوانند از مدار در برابر ولتاژهای معکوس بیش از حد محافظت کنند.
تنظیم ولتاژ: دیودهای زنر میتوانند به عنوان مرجع ولتاژ استفاده شوند.
روشنایی: دیودهای ساطعکننده نور (LED) از انرژی الکتریکی نور تولید میکنند.
کاربردهای ترانزیستورها
تقویت سیگنال: ترانزیستورها میتوانند سیگنالهای ضعیف را تقویت کنند.
سوئیچینگ: ترانزیستورها میتوانند به عنوان سوئیچهای الکترونیکی عمل کنند.
مدارهای منطقی: ترانزیستورها پایه اصلی مدارهای منطقی دیجیتال هستند.
مدولاسیون: ترانزیستورها در مدارهای مدولاسیون و دمدولاسیون سیگنالها استفاده میشوند.
کاربردهای آیسیها
مدارهای مجتمع: آیسیها شامل تعداد زیادی ترانزیستور، دیود و مقاومت در یک بسته کوچک هستند.
عملکردهای خاص: هر آیسی برای انجام یک عملکرد خاص طراحی شده است، مانند تقویتکننده عملیاتی، میکروکنترلر، حافظه و …
کاهش اندازه و هزینه: استفاده از آیسیها باعث کاهش اندازه و هزینه مدارها میشود.
افزایش قابلیت اطمینان: آیسیها معمولا از قابلیت اطمینان بالایی برخوردار هستند.
در کل، هر یک از این اجزا نقش مهمی در طراحی و ساخت مدارهای الکترونیکی ایفا میکنند. با شناخت نام و کاربرد این قطعات، میتوان مدارهای پیچیدهتری را طراحی و اجرا کرد و از تجهیزات فروشگاه هایپر الکترونیک برای تهیهی بهترین قطعات و ابزارهای مورد نیاز بهره برد.
