اسیلوسکوپ 2 کاناله با پهنای باند 40MHz فانکشن ژنراتور 1 کاناله 25 مگاهرتزی سرعت نمونه برداری 250MSa/s بیشینه ولتاژ برای ورودی های BNC مقدار 150VRMS مولتی متر کامل با اندازه گیری اغلب پارامترهای مورد نیاز تعداد کانت نمایشگر 4000 از نوع FTF با سایز 2.8 اینچ قابلیت شارژ با type C

اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی همچون قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان، کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.

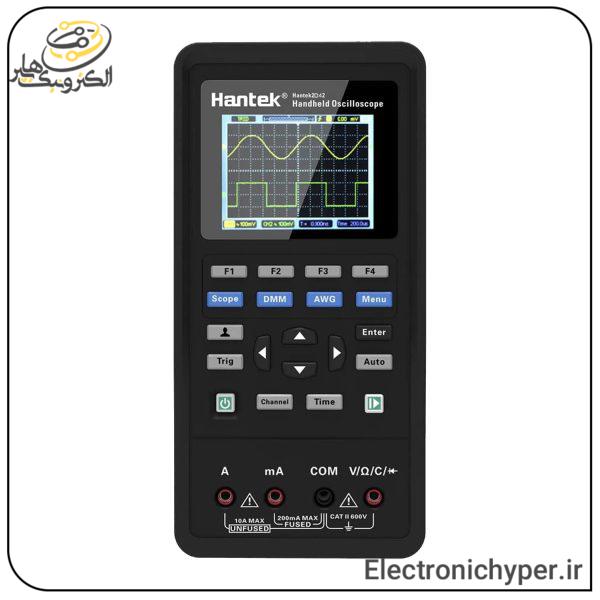

نوسان نمای هنتک مدل 2D42 یک اسکوپ دستی 2 کاناله با پهنای باند 40 مگاهرتز می‌باشد. با توجه به اینکه اسکوپ دستی Hantek 2D42 از سرعت نمونه برداری 250Msa/s بهره می برد، تقریبا پاسخ گوی تمام نیاز های اولیه یک مهندس الکترونیک، طراحان مدار های الکترونیک و تعمیرکارن خواهد بود.

این دستگاه علاوه بر اسیلوسکوپ، یک مولتی متر کامل و فانکشن ژنراتور 25MHz (تک کاناله) نیز می باشد. مولتی متر این دستگاه قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی، مقاومت الکتریکی، میزان ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.

محورهای افقی و عمودی سرعت نمونه برداری : 250 مگاسمپل برثانیه زمانی که از یک کانال استفاده می کنید (125 مگاسمپل برثانیه برای استفاده همزمان از هر دوکانال) درون یابی شکل موج : (sain x)/x میزان حافظه : 6000 هنگام استفاده از یک کانال (3000 استفاده از دو کانال همزمان) Time/Div : رنج های 5ns/div~500s/div مبدل آنالوگ به دیجیتال با رزولوشن 8 bit Vol/Div : با رنج های 10mV/div~10V/div در ورودی BNC

اطلاعات تریگر

تریگر از نوع Edge با مود های Auto, Normal, Single و لول های ±4 divisions از مرکز صفحه با slope های Rising, Falling, Rising و Falling

ورودی های اسیلوسکوپ دستی Hantek 2D42

این اسیلوسکوپ دارای دو ورودی BNC با اطلاعات زیر می باشد. بیشینه پهنای باند ورودی 40 مگاهرتز کوپلینگ های AC ، DC و GND امپدانس ورودی کانال ها 25pF±3 pF, 1MΩ±2% ضرایب تضعیف پشتیبانی شده توسط این دستگاه : 1x, 10x, 100x, 1000x بیشینه ولتاژ ورودی 150VRMS

مشخصات فانکشن ژنراتور تعداد کانال : 1 کانال پهنای باند : 25MHz سرعت سمپلینگ : 250MSa/s

مشخصات فنی قسمت مولتی متر دستگاه Hantek 2D42 تعداد شمارنده نمایشگر : 4000 Counts اندازه گیری پارمترهای : ولتاژ AC و DC تا 600 ولت جریان AC و DC تا 10 آمپر مقاومت الکتریکی تا 40M Ohoum ظرفیت خازنی تا 100uF قابلیت تست دیود و اتصال کوتاه مشخصات نمایشگر و باتری

این اسکوپ از یک نمایشگر رنگی با سایز 2.8 اینچ از نوع TFT و رزولوشن 320*240 پیکسل با قابلیت کنترل میزان کنتراست بهره می‌برد.

باتری استفاده شده در این دستگاه از نوع لیتیوم یون با قابلیت تعویض می‌باشد. این دو باطری توسط یک آداپتور 5V/2A با کابل type C شارژ می شوند.

اقلام همراه یک عدد دستگاه 2D42 یک عدد پراب اسیلوسکوپ با ضرایب تضعیف x1 و x10 دو عدد پراب BNC به سوسماری پراب مولتی متر 2 عدد باتری لیتیوم یون (داخل دستگاه می‌باشد.) شارژر 5V 2A همراه با کابل type c کیف حمل مخصوص
